Die Verbindung einer Grafikkarte mit dem Mainboard ist im Kern simpel, aber genau an den Stellen, an denen viele Fehler passieren, wird sie schnell knifflig: Slot-Wahl, Stromversorgung, Platz im Gehäuse und die Frage, welche PCIe-Version tatsächlich genutzt wird. Ich gehe Schritt für Schritt durch den Aufbau, erkläre den PCIe-x16-Slot, zeige typische Stolperfallen und ordne ein, wann ein neueres Mainboard wirklich etwas bringt.
Die wichtigsten Punkte im Überblick
- Die Grafikkarte sitzt mechanisch und elektrisch fast immer im PCIe-x16-Slot des Mainboards.
- Für Gaming ist meist der oberste Slot nahe an der CPU die beste Wahl, weil er oft direkt angebunden ist.
- Der Slot liefert nur einen Teil der Energie, den Rest übernimmt das Netzteil über PCIe- oder 16-Pin-Stromkabel.
- PCIe ist generationsübergreifend kompatibel, aber die Karte arbeitet immer mit der langsamsten gemeinsamen Anbindung.
- Die häufigsten Fehler sind ein nicht vollständig eingerasteter Slot, falsche Stromkabel und ein Monitor, der am Mainboard statt an der GPU hängt.
Wie der Anschluss der Grafikkarte am Mainboard technisch funktioniert
Bei einer dedizierten GPU gibt es keinen separaten „Grafikkartenanschluss“ im klassischen Sinn. Die Karte steckt in einem PCIe-x16-Slot, der zwei Dinge gleichzeitig liefert: die Datenverbindung zum System und einen Teil der Stromversorgung. Vereinfacht gesagt ist der Slot die Brücke zwischen Grafikchip und Rest des PCs.
Wichtig ist dabei die Unterscheidung zwischen mechanischer und elektrischer Anbindung. Ein Slot kann physisch lang genug für eine x16-Karte sein, aber intern nur mit x8 oder sogar x4 angebunden sein. Für den Alltag ist das nicht immer dramatisch, aber bei schnellen Gaming-GPUs und bestimmten Workloads macht es einen Unterschied.
Ich trenne in der Praxis immer drei Ebenen: den Slot selbst, die CPU- oder Chipsatz-Anbindung und die externe Stromversorgung. Genau diese Trennung hilft später auch beim Troubleshooting, weil man Fehler schneller zuordnen kann. Wenn das System später zickt, liegt das Problem oft nicht an der Grafikkarte „an sich“, sondern an einem dieser drei Punkte.
Von hier aus ist der nächste sinnvolle Schritt die Frage, welcher Slot auf dem Mainboard tatsächlich der richtige ist.

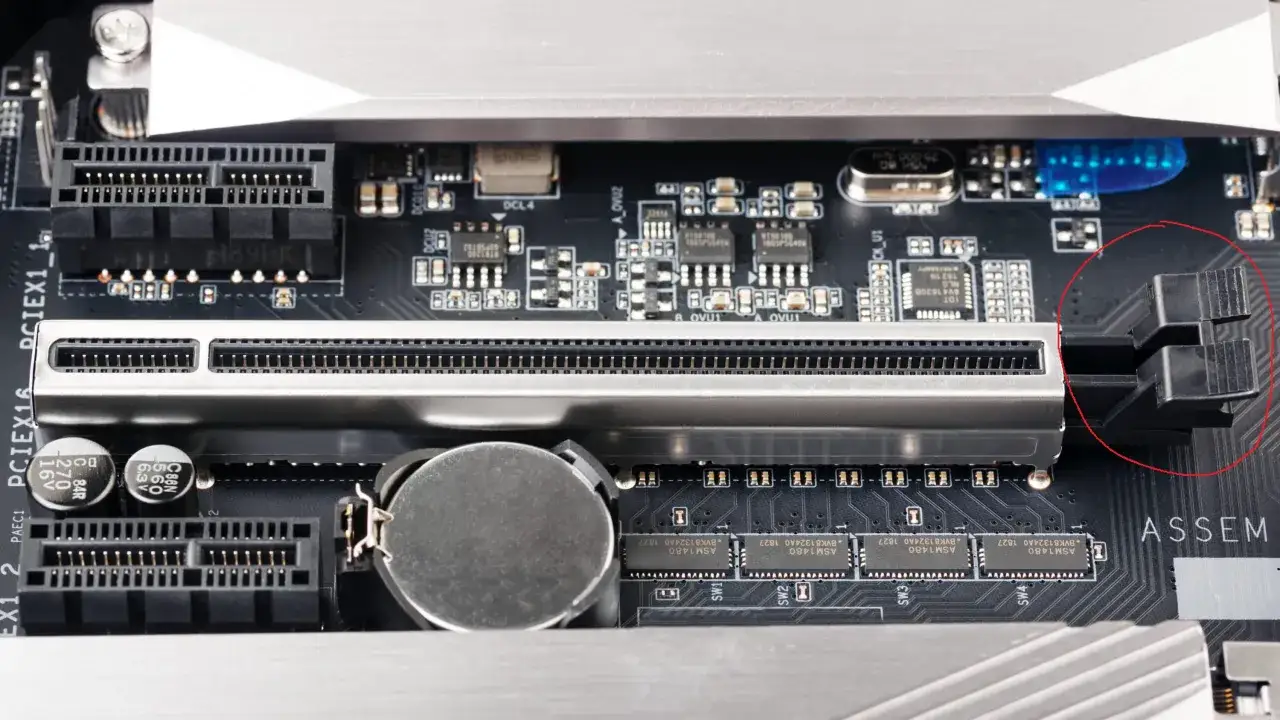

Welcher PCIe-Slot in der Praxis die beste Wahl ist
Ich schaue zuerst immer ins Handbuch des Mainboards. Der erste, also oberste x16-Slot ist bei vielen Boards der sinnvollste Platz für die Grafikkarte, weil er direkt mit der CPU verbunden ist. Das ist vor allem für Gaming-Builds relevant, bei denen die GPU möglichst ohne Umwege angebunden sein soll.
Die Bezeichnung x16 sagt nicht automatisch, dass der Slot auch mit 16 Lanes arbeitet. Manche Boards teilen sich Lanes mit M.2-Slots, anderen Erweiterungskarten oder dem Chipsatz. Genau deshalb lohnt sich ein Blick in die Spezifikation, statt sich nur auf die Optik zu verlassen. Ein langer Slot ist nicht automatisch der schnellste Slot.
| Slot oder Anbindung | Typische Situation | Meine Einschätzung |
|---|---|---|
| PCIe x16 am CPU-Pfad | Oberer Slot, meist direkt an der CPU | Die beste Wahl für die meisten Grafikkarten |
| PCIe x16 mechanisch, elektrisch x8 | Je nach Board und Lane-Aufteilung | In vielen Fällen noch absolut okay, aber nicht ideal, wenn der Hauptslot frei ist |
| PCIe x16 mechanisch, elektrisch x4 | Häufig über den Chipsatz angebunden | Für eine Gaming-GPU eher nur Notlösung oder für Zweitsysteme sinnvoll |
| PCIe 4.0 oder 5.0 | Generationenunterschied zwischen Board und Karte | Generationen sind kompatibel, aber die Karte läuft immer mit der langsameren gemeinsamen Stufe |
Stand 2026 ist PCIe 5.0 im High-End-Bereich längst angekommen, aber ich würde ein gutes PCIe-4.0-Board nicht vorschnell aussortieren. In den meisten Gaming-Szenarien zählt die saubere Anbindung über den richtigen Slot deutlich mehr als der bloße Aufdruck auf dem Mainboard. Wenn ein M.2-Slot oder ein zweiter PCIe-Steckplatz Lanes teilt, steht das im Handbuch, und genau dort suche ich zuerst.
Sobald der richtige Slot klar ist, geht es an den sauberen Einbau. Das ist der Teil, bei dem sich viele Fehler vermeiden lassen, wenn man ihn in Ruhe macht.
So setze ich eine Grafikkarte korrekt ein
Bevor ich die Karte ansetze, schalte ich den PC vollständig aus, trenne das Netzkabel und drücke den Einschaltknopf einmal kurz, damit Reststrom abgebaut wird. Danach öffne ich das Gehäuse, entferne die passenden Slotblenden und prüfe, ob genug Platz für die Bauhöhe und die Länge der Karte vorhanden ist.
- Ich richte die Grafikkarte gerade am PCIe-Slot aus, ohne sie schräg anzusetzen.
- Dann drücke ich sie mit gleichmäßigem Druck ein, bis der Halteclip einrastet.
- Anschließend verschraube ich die Slotblende mit dem Gehäuse, damit die Karte nicht unter Zug steht.
- Erst danach verbinde ich die Stromkabel des Netzteils mit der GPU.
- Zum Schluss kontrolliere ich, ob kein Kabel im Lüfterbereich liegt und die Karte stabil sitzt.
Bei schweren Modellen mit großem Kühler nutze ich gern eine Stütze oder einen Support-Bracket. Das ist kein Luxusdetail, sondern schützt den Slot langfristig vor unnötiger Belastung. Gerade bei modernen Triple-Slot-Karten ist die mechanische Last oft größer als viele erwarten.
Wenn der Einbau sitzt, folgt der zweite kritische Punkt: die Stromversorgung. Genau dort werden Anschluss und Mainboard oft verwechselt, obwohl beides technisch verschiedene Aufgaben erfüllt.
Warum die Stromversorgung getrennt vom Mainboardanschluss gedacht werden muss
Der PCIe-Slot selbst liefert nur einen Teil der Leistung. Für viele Grafikkarten reicht das allein nicht aus, deshalb kommen zusätzliche Stromanschlüsse vom Netzteil dazu. Die Karte kommuniziert also über den Slot mit dem System, bezieht aber ihre volle Leistung über separate Leitungen.
| Anschluss | Typische Leistung | Praxis |
|---|---|---|
| PCIe-Slot | Bis zu 75 W | Grundversorgung jeder PCIe-Grafikkarte |
| 6-Pin-PCIe | Bis zu 75 W | Ältere und leistungsschwächere Karten |
| 8-Pin-PCIe | Bis zu 150 W | Sehr verbreitet bei Mittelklasse- und älteren High-End-Karten |
| 12V-2x6 / 12VHPWR | Bis zu 600 W | Typisch für aktuelle High-End-GPUs und moderne Netzteile |
| BTF- oder GC-HPWR-Lösung | Abhängig vom System | Nur für kompatible Spezialplattformen sinnvoll |
2026 würde ich bei einer starken GPU möglichst auf ein nativen 12V-2x6-Anschluss am Netzteil setzen, statt auf Adapterketten zu bauen. Das ist nicht nur sauberer, sondern reduziert auch unnötige Fehlerquellen. Der Stecker muss vollständig sitzen, ohne sichtbaren Spalt, und ich achte darauf, dass das Kabel direkt nach dem Anschluss nicht scharf geknickt wird.
Wichtig ist außerdem: Nicht jeder Adapter ist automatisch schlecht, aber jeder zusätzliche Übergang erhöht die Fehleranfälligkeit. Wenn das Netzteil genügend passende Leitungen mitbringt, ist die direkte Lösung fast immer die bessere Wahl. Von dort ist der Schritt zu den typischen Einbaufehlern nicht mehr weit.
Die häufigsten Fehler nach dem Einbau und wie ich sie vermeide
Der Klassiker ist banal, aber er passiert ständig: Der Monitor steckt am Mainboard statt an der Grafikkarte. Das funktioniert nur dann, wenn die CPU überhaupt eine integrierte Grafik besitzt und diese im BIOS aktiviert ist. Bei vielen Gaming-Systemen ohne iGPU bleibt der Bildschirm dann schlicht schwarz.
- Falscher Slot - Die GPU sitzt in einem langsamen Chipsatz-Slot statt im primären x16-Slot.
- Nicht vollständig eingerastet - Die Karte wirkt eingesetzt, sitzt aber nicht sauber im Slot.
- Stromkabel verwechselt - Ein 8-Pin-CPU-Kabel ist kein PCIe-Kabel und passt je nach Netzteilkonzept nur scheinbar.
- Zu scharfer Kabelknick - Besonders kritisch bei 16-Pin-Anschlüssen direkt am Kartenrand.
- Lane-Sharing übersehen - Ein M.2-Slot oder Zusatzcontroller reduziert die GPU-Anbindung.
- BIOS vernachlässigt - Auf sehr neuen Boards kann ein Update nötig sein, damit die Karte sauber erkannt wird.
Ein weiterer Punkt, den viele unterschätzen, ist die mechanische Stabilität. Wenn die Karte sichtbar durchhängt, ist das nicht sofort ein elektrisches Problem, aber auf Dauer belastet es Slot und PCB. Genau hier zahlt sich ein gutes Gehäuse mit ausreichend Platz und eine vernünftige Kartenstütze aus. Kleine Details, aber sie machen im Alltag den Unterschied.
Wer diese Fehler im Blick behält, hat den eigentlichen Anschluss schon fast im Griff. Danach geht es nur noch darum, ein Mainboard und ein Gehäuse zu wählen, die der GPU nicht im Weg stehen.
Worauf ich 2026 bei Mainboard und Gehäuse für eine starke GPU achte
Bei einem neuen Build prüfe ich nicht zuerst Marketingbegriffe, sondern ganz nüchtern die Praxis: Ist der obere PCIe-Slot direkt an der CPU angebunden, passt die Länge der Grafikkarte, und gibt es genug Freiraum für dicke Kühler und Stromstecker? Genau diese Punkte entscheiden darüber, ob ein System später angenehm zu bauen und problemlos zu warten ist.
- Primärer PCIe-x16-Slot - Ideal, wenn er direkt an der CPU hängt.
- Genügend Abstand - Vor allem wichtig, wenn dicke Luftkühler oder mehrere M.2-Module im Spiel sind.
- Verstärkter Slot - Sinnvoll bei schweren GPUs, aber kein Ersatz für eine gute Gehäuseabstützung.
- Passendes Netzteil - Lieber ein modernes Netzteil mit ausreichenden, nativen Kabeln als ein knapp kalkuliertes Modell.
- Klare Handbuchangaben - Wenn Lanes geteilt werden, muss das im Board-Handbuch nachvollziehbar dokumentiert sein.
Für Gaming-Builds gilt für mich eine einfache Regel: Die Grafikkarte soll ohne Kompromisse im besten Slot sitzen, mit sauberer Stromversorgung und genügend Luft nach allen Seiten. Wenn das passt, ist der grafikkarte anschluss mainboard kein Stolperstein mehr, sondern ein sauber geplanter Standardaufbau. Genau das sorgt am Ende für ein System, das stabil läuft, sich leichter warten lässt und auch optisch ordentlich wirkt.
