Der Anschluss für die Frontblende wirkt auf den ersten Blick klein und unscheinbar, entscheidet aber darüber, ob Power-Taster, Reset und Status-LEDs am Ende korrekt funktionieren. Genau hier entstehen beim Zusammenbau die meisten Unsicherheiten: Welche Pins sind für den Einschalter zuständig, wo gehört die LED hin, und warum passt der Stecker manchmal nicht auf den Header? In diesem Artikel gehe ich das praxisnah durch, damit du den Anschluss sicher und ohne Rätselraten setzen kannst.
Die wichtigsten Punkte zum Front-Panel-Anschluss auf einen Blick
- Der Front-Panel-Header verbindet Gehäuse-Taster und LEDs mit dem Mainboard.
- Power SW und Reset SW sind unpolarisiert, bei LEDs ist die Richtung wichtig.
- Die Beschriftung unterscheidet sich je nach Hersteller, die Logik dahinter ist aber fast immer gleich.
- Ein fehlender Pin dient oft als Orientierung und ist kein Defekt.
- Wenn der PC nicht startet, liegt der Fehler oft am Stecker, an der Polung oder an einem verwechslten Header.
Was der Front-Panel-Header am Mainboard eigentlich macht

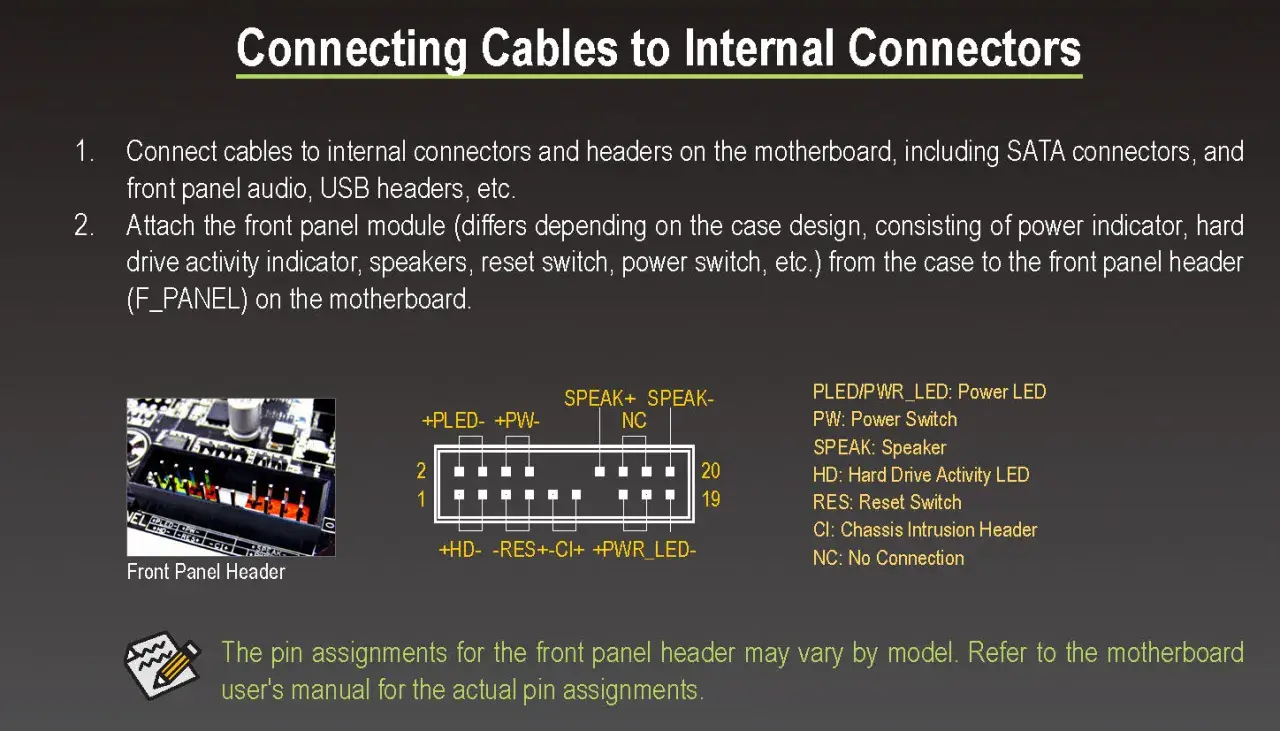

Der Front-Panel-Header, oft als F_PANEL, PANEL oder bei MSI als JFP1 bezeichnet, ist die Schnittstelle zwischen Gehäuse und Mainboard. Über ihn laufen die Kabel für den Einschalter, den Reset-Taster, die Power-LED, die HDD-LED und manchmal auch ein kleiner System-Speaker für Beep-Codes.
Wichtig ist dabei die Unterscheidung zwischen Schaltern und LEDs: Schalter geben nur einen kurzen Kontaktimpuls weiter, LEDs brauchen eine richtige Polung. Deshalb kann der Power-Taster fast nie falsch herum angeschlossen werden, die Anzeigeleuchten dagegen schon.
| Signal | Funktion | Polung wichtig | Praxis |
|---|---|---|---|
| Power SW | Startet oder beendet den Rechner | Nein | Funktioniert in beiden Richtungen |
| Reset SW | Startet den Neustart per Taster | Nein | Kann nicht beschädigt werden, wenn er verdreht sitzt |
| HDD LED | Zeigt Festplatten- oder SSD-Aktivität an | Ja | Leuchtet oder blinkt nur bei richtiger Richtung |
| Power LED | Zeigt den Betriebszustand an | Ja | Kann im Standby oder Sleep-Modus blinken |
| Speaker | Gibt Beep-Codes aus | Meist ja, je nach Board | Heute oft optional, aber für Fehlersuche nützlich |
Damit ist die Grundlogik schon klar: Der Header ist kein einzelner Spezialstecker, sondern eine kleine Schaltzentrale für die Gehäusefunktionen. Im nächsten Schritt geht es darum, die Pins korrekt zu lesen statt sie nach Gefühl zu belegen.
So liest du die Pinbelegung ohne Rätselraten
Ich gehe bei solchen Anschlüssen immer zuerst auf die Markierung für Pin 1. Auf dem Mainboard ist das oft eine kleine Zahl, ein Dreieck oder ein fehlender Pin, der die Orientierung vorgibt. Genau dieser fehlende Pin ist bei vielen Boards Absicht und hilft dir, den Stecker nicht versetzt aufzustecken.
Bei vielen Mainboards sieht die Belegung ähnlich aus, aber nicht identisch. Deshalb verlasse ich mich nie auf ein allgemeines Schema, sondern immer auf das Board-Handbuch und die Beschriftung direkt am Header. Das ist der sauberste Weg, vor allem wenn das Gehäuse nur einen gebündelten Front-Panel-Stecker statt einzelner Kabel mitbringt.
Ein praktischer Hinweis aus der Montagepraxis: Die weiße Ader steht bei vielen Gehäusekabeln für Masse, die farbige Ader für das Signal. Das ist kein Naturgesetz, hilft aber als schnelle Orientierung, wenn die Beschriftung klein oder schlecht lesbar ist.
- Finde den Header am unteren Rand des Boards, oft rechts unten oder unten mittig.
- Suche die Pin-1-Markierung oder den fehlenden Pin.
- Vergleiche die Beschriftung mit dem Handbuch: PWR, RESET, HDD_LED und PLED.
- Setze zuerst die Taster, danach die LEDs.
- Teste den Start, bevor du Kabel sauber bündelst und den Seitendeckel schließt.
Wenn du die Orientierung einmal verstanden hast, wird der Anschluss viel weniger fummelig. Danach ist nur noch wichtig, die einzelnen Kabelarten sauber auseinanderzuhalten.
Welche Kabel wohin gehören
Die meisten Gehäuse liefern vier Grundkabel für die Frontblende. Manche kommen als einzelne Mini-Stecker, andere als zusammengefasster Block. Beides ist normal, und beides kann funktionieren, solange die Pinbelegung zum Board passt.
| Kabel vom Gehäuse | Wo es hin gehört | Besonderheit | Mein Praxis-Tipp |
|---|---|---|---|
| PWR SW | Power-Button-Pins | Keine Polung | Einfach auf das passende 2-Pin-Paar setzen |
| RESET SW | Reset-Pins | Keine Polung | Kann nicht falsch herum „kaputt“ angeschlossen werden |
| HDD LED | HDD-Anzeige | Polung beachten | Leuchtet nicht? Dann den Stecker drehen |
| PLED / Power LED | Power-LED-Pins | Polung beachten | Oft 2-Pin, manchmal 3- oder 4-polig ausgeführt |
| Speaker / Buzzer | Speaker-Header | Optional | Hilfreich, wenn du Fehlercodes per Ton hören willst |
Gerade bei neuen Cases ist das häufig die Stelle, an der man hängen bleibt. Der Stecker sitzt fast richtig, aber eben nicht ganz. Genau dann lohnt sich ein zweiter Blick auf die Beschriftung, statt den Anschluss mit Druck zu erzwingen.
Die typischen Fehler, die ich beim Zusammenbau am häufigsten sehe
Die meisten Probleme sind banal, aber ärgerlich. Das Gute daran: Sie lassen sich fast immer ohne Werkzeug lösen, wenn du systematisch vorgehst.
- LEDs verpolt - Die Anzeige bleibt dunkel, obwohl der Stecker mechanisch korrekt sitzt.
- Falscher Header - Besonders oft wird der Front-Panel-Anschluss mit USB- oder Audio-Headern verwechselt.
- Stecker um eine Position versetzt - Das passiert schnell, wenn man nur nach Gefühl arbeitet.
- Gebündelter Gehäusestecker passt nicht - Dann fehlt oft ein Adapter oder das Board erwartet einzelne Stecker.
- Power- und Reset-Taster vertauscht - Das zerstört nichts, sorgt aber für verwirrendes Verhalten am Gehäuse.
Der wichtigste Grundsatz lautet: Nie mit Kraft auf einen Front-Panel-Anschluss drücken. Wenn ein Stecker nicht sauber sitzt, ist meistens die Orientierung falsch oder du bist am falschen Header gelandet. Genau hier sparen zehn Sekunden Kontrolle oft zehn Minuten Fehlersuche.
Ein weiterer Klassiker ist die Verwechslung mit dem Front-Audio-Header. Beide sitzen bei vielen Boards nahe beieinander, aber sie haben völlig unterschiedliche Aufgaben. Wenn der Rechner nach dem Zusammenbau merkwürdig reagiert, ist das einer der ersten Punkte, die ich kontrolliere.
Wenn der PC trotz richtigem Anschluss nicht startet
Wenn der Rechner nicht hochfährt, schaue ich zuerst auf die Stromversorgung, nicht auf die Frontblende. Der 24-Pin-ATX-Stecker und der CPU-Stromstecker müssen fest sitzen, sonst bringt dir die perfekte Pinbelegung am Gehäuse nichts.
Danach teste ich den Power-Taster direkt am Mainboard. Dazu überbrücke ich die beiden Power-Pins kurz mit einem Schraubendreher. Startet der PC dann, liegt das Problem fast sicher am Gehäusekabel oder am Taster selbst. Passiert gar nichts, muss die Suche weiter oben anfangen: Netzteil, Mainboard-Stromversorgung oder Board selbst.
Wenn nur die LEDs nicht funktionieren, ist die Diagnose einfacher. Dann liegt es meist an der Polung oder daran, dass der Stecker auf dem falschen 2-Pin-Paar sitzt. Die Taster sollten dagegen auch bei vertauschter Richtung normal arbeiten.
- Prüfe zuerst 24-Pin-ATX und CPU-Power.
- Teste den Start über die Power-Pins direkt auf dem Board.
- Kontrolliere, ob Power-SW und Reset-SW am richtigen Platz sitzen.
- Drehe die LED-Stecker, wenn Anzeige oder Aktivitätslicht dunkel bleiben.
- Vergleiche den Header erneut mit dem Board-Handbuch, wenn der Stecker ungewöhnlich geformt ist.
Wenn du so eingrenzt, findest du die Ursache meistens sehr schnell. Der Front-Panel-Anschluss ist selten das eigentliche Problem, aber er ist oft die Stelle, an der ein Fehler zuerst sichtbar wird.
So prüfe ich den Anschluss vor dem ersten Start noch einmal
Bevor ich das Gehäuse endgültig schließe, mache ich einen kurzen Kontrollgang. Der dauert kaum drei Minuten, spart aber im Zweifel einen kompletten Neuaufbau.
- Ich prüfe, ob der Stecker wirklich auf dem Front-Panel-Header sitzt und nicht auf Audio oder USB.
- Ich kontrolliere die Orientierung der LEDs ein zweites Mal.
- Ich teste den Power-Taster, bevor ich Kabel sauber hinter dem Mainboardtray verlege.
Wer bei diesem Anschluss ruhig und methodisch vorgeht, hat beim PC-Zusammenbau deutlich weniger Stress. Genau das ist für mich der Punkt: Nicht die Menge der Kabel entscheidet, sondern ob man den Front-Panel-Header sauber liest und die kleinen Unterschiede zwischen Tastern, LEDs und Pinbelegung kennt.
