Die wichtigsten Punkte auf einen Blick
- Der Power-Taster hängt an einem 2-Pin-Anschluss des Front-Panel-Headers und ist oft als PWR SW, PWRSW oder PWRBTN markiert.
- Beim Schalter ist die Polung egal, bei Power-LED und HDD-LED dagegen nicht.
- Der Header sitzt meist am unteren Rand des Boards und kann je nach Hersteller F_PANEL, JFP1 oder System Panel heißen.
- Wenn der PC nicht startet, ist ein kurzer Test mit dem Gehäuseknopf oder per Überbrücken der Pins die schnellste Diagnose.
- Für den ersten Anschluss zählt das Mainboard-Handbuch mehr als jede Farbcodierung am Kabel.
Was der Power-Schalter am Mainboard eigentlich macht
Der Knopf an der Gehäusefront ist kein Netzschalter im klassischen Sinn, sondern ein Taster. Er schließt die beiden Kontakte nur für einen kurzen Moment und gibt dem Board damit das Signal, den ATX-Startvorgang anzustoßen. Genau deshalb reicht ein kurzer Druck, und genau deshalb funktioniert der Taster auch dann, wenn das Betriebssystem den Rechner in Schlafmodus, Soft-Off oder einen erzwungenen Shutdown versetzt.
Wichtig ist die Unterscheidung zwischen Taster und LED-Anschluss. Beim Power-Knopf geht es nur um einen kurzen Kontakt, nicht um Dauerstrom oder eine feste Richtung. Hältst du den Knopf bei laufendem System länger als etwa vier Sekunden gedrückt, erzwingst du das Ausschalten. Das ist kein Defekt, sondern normales Verhalten und oft der letzte Ausweg, wenn das System nicht mehr sauber reagiert.
Wenn du dieses Prinzip verstanden hast, wird der nächste Schritt deutlich einfacher: Du musst nicht „irgendeinen Power-Anschluss“ suchen, sondern den richtigen Header auf dem Board erkennen. Genau dort passieren die meisten Fehler.

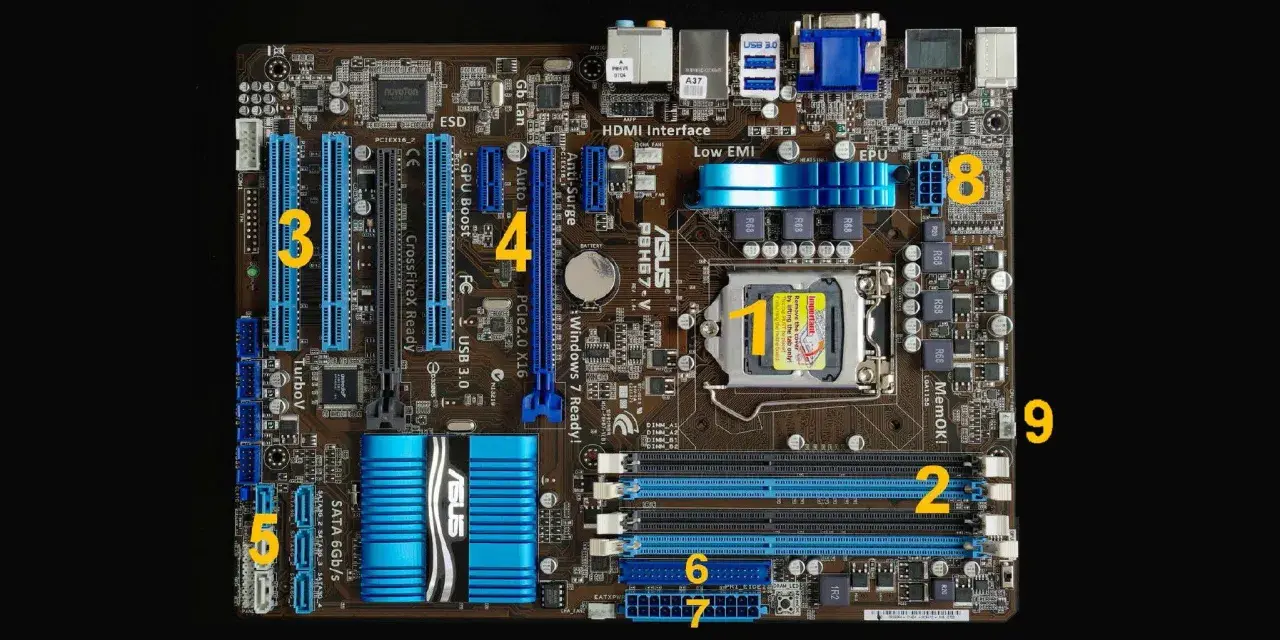

Den Front-Panel-Header sicher finden
Die Bezeichnung ist nicht überall gleich. ASUS spricht vom System Panel, MSI von JFP1, andere Hersteller von F_PANEL oder ähnlich. Das Grundprinzip bleibt gleich: Auf dem Board findest du einen kleinen Pin-Block für Power-Taster, Reset-Taster und die Status-LEDs. ASUS dokumentiert außerdem, dass die Kabel je nach Gehäuse anders aussehen können und dass du dich am Aufdruck auf dem Mainboard orientieren sollst, nicht an einer Standardformel.
| Beschriftung | Wofür sie steht | Was du dort suchst |
|---|---|---|
PWR SW / PWRSW / PWRBTN
|
Power-Taster | 2 Pins für den Einschaltimpuls |
RESET SW |
Reset-Taster | 2 Pins für den Neustart |
PLED / Power LED
|
Power-LED | Plus und Minus beachten |
HDD LED / HDLED
|
Laufwerksaktivität | Plus und Minus beachten |
Typisch ist ein 2-reihiger Pinblock mit einem fehlenden Platz als Orientierungshilfe. Der Header sitzt oft am unteren Rand oder in der Nähe der rechten unteren Ecke des Boards. Ich schaue deshalb zuerst an die Kante der Platine und lese dann die kleine Beschriftung direkt neben den Pins. Das spart Zeit, vor allem bei dunklen Gehäusen oder schlecht beleuchteten Aufbauten.
Wenn der Aufdruck schwer lesbar ist, hilft eine Taschenlampe mehr als Raten. Sobald du den richtigen Block gefunden hast, ist der Anschluss selbst ziemlich unspektakulär.So schließt du das Kabel ohne Rätselraten an
Ich gehe dabei immer in derselben Reihenfolge vor. Erst Strom weg, dann das Handbuch öffnen, dann den 2-Pin-Block für den Einschaltknopf suchen. Danach prüfe ich nur noch, ob das Gehäusekabel wirklich auf Power Switch sitzt und nicht versehentlich auf Reset oder eine LED.
- Schalte das Netzteil hinten aus und trenne das System vom Strom, wenn du ganz sicher arbeiten willst.
- Suche im Handbuch nach dem Front-Panel- oder System-Panel-Header deines genauen Mainboard-Modells.
- Finde den 2-Pin-Anschluss für
PWR SW,PWRSWoderPWRBTN. - Stecke den kleinen 2-poligen Stecker des Gehäuses auf diese beiden Pins.
- Wenn dein Case einzelne Adern statt eines Sammelsteckers hat, richte sie sauber aus und drücke sie nur so weit auf, dass sie fest sitzen.
- Teste den Start sofort, bevor du Kabel versteckst oder die Seitenwand montierst.
Bei vielen Gehäusen sind die Power- und Reset-Leitungen sehr ähnlich. Genau deshalb lohnt sich ein kurzer Kontrollblick auf die Beschriftung am Stecker. Wenn du dir unsicher bist, nimm dir lieber zehn Sekunden mehr Zeit, statt später das halbe Frontpanel noch einmal auseinanderzuziehen.
Der eigentliche Trick ist nicht Kraft, sondern Ordnung: erst identifizieren, dann stecken, dann testen. Damit kommst du meistens direkt zum Ziel.
Warum die Polung beim Schalter egal ist, bei LEDs aber nicht
Das ist der Punkt, an dem viele zum ersten Mal verwirrt sind. Der Power-Taster schließt nur kurz einen Kontakt, daher ist seine Ausrichtung egal. Bei LEDs musst du dagegen Plus und Minus richtig treffen. ASUS beschreibt genau diesen Unterschied: SPEAKER, RESET und PWRSW haben keine feste Orientierung, während PLED es tut.
- Power SW: keine Polung, Hauptsache auf den richtigen zwei Pins.
- Reset SW: ebenfalls keine Polung.
- Power LED: Polung wichtig, sonst bleibt sie dunkel.
- HDD LED: Polung wichtig, sonst leuchtet sie nicht oder nur scheinbar falsch.
Viele Kabel sind zusätzlich farblich markiert: Oft steht eine weiße Ader für Masse und eine farbige Ader für das Signal. Das ist eine gute Orientierung, aber keine Garantie, denn Gehäusehersteller setzen das nicht immer identisch um. Wenn eine LED nicht leuchtet, heißt das deshalb noch nicht, dass das Board kaputt ist. Sehr oft ist nur die Richtung der beiden Adern vertauscht.
Beim Einschaltknopf selbst ist das Problem viel kleiner. Wenn er auf den richtigen zwei Pins sitzt, funktioniert er in der Regel sofort. Genau deshalb ist der Power-Schalter beim ersten PC-Bau meist der einfachste Teil des ganzen Frontpanels.
Wenn der PC nicht startet, prüfe diese Punkte zuerst
Bei einem Totalausfall würde ich nicht sofort das Mainboard verdächtigen. Die schnellsten Fehler sitzen oft davor: Netzteil ausgeschaltet, 24-Pin-Stecker nicht sauber eingerastet, CPU-Strom fehlt oder der Front-Panel-Stecker steckt auf den falschen Pins. MSI empfiehlt für den Schnelltest ausdrücklich, die beiden Power-Switch-Pins kurz mit einem Metallwerkzeug zu überbrücken.
| Symptom | Wahrscheinliche Ursache | Sinnvoller nächster Schritt |
|---|---|---|
| Gar keine Reaktion | Power-SW auf falschen Pins, Netzteil aus, 24-Pin oder CPU-Strom locker | Stecker neu setzen und den Power-Impuls direkt an den Pins testen |
| Start nur per Überbrückung | Gehäusetaster oder Kabel defekt | Frontpanel-Kabel tauschen oder den Taster ersetzen |
| LEDs leuchten, aber das System bootet nicht | Problem liegt eher bei RAM, GPU, CPU oder einem Kurzschluss im Aufbau | Debug-LEDs, Beep-Codes und alle Hauptstecker prüfen |
| Reset-Taster verhält sich unlogisch | Stecker vertauscht oder auf dem falschen 2-Pin-Paar | Belegung am Header noch einmal vergleichen |
Wenn du mit einem Schraubendreher testest, berühre die beiden Power-Pins nur kurz und ziehe das Werkzeug sofort wieder weg. Mehr braucht das Board nicht. Reagiert das System darauf, ist der Fehler sehr wahrscheinlich nicht das Mainboard selbst, sondern der Taster, das Frontpanel-Kabel oder dessen Sitz.
Diese kurze Prüfung ist oft der schnellste Weg, um zwischen einem echten Hardwareproblem und einem simplen Anschlussfehler zu unterscheiden. Gerade beim ersten Aufbau spart das viel Frust.
Bei Eigenbauten und Testaufbauten zählt ein sauberer Taster
Wenn ich einen offenen Testaufbau mache, verwende ich lieber einen einfachen Momenttaster als eine improvisierte Dauerlösung. Das Board erwartet einen kurzen Impuls, keinen rastenden Schalter. Für Bench-Tests, Gehäusemods oder den Umbau auf ein anderes Frontpanel ist das entscheidend, weil ein falscher Schalter später merkwürdige Effekte erzeugen kann.
- Für Testaufbauten reicht ein normaler Taster mit zwei Kontakten.
- Ein rastender Schalter ist ungeeignet, weil das Board nur einen kurzen Impuls erwartet.
- Bei Case-Mods oder Adapterkabeln solltest du auf festen Sitz und Zugentlastung achten.
- Wenn du das Frontpanel neu verkabelst, markiere vorher die Adern für Power, Reset und LED.
Ich sehe auch oft, dass beim Umbau alle Frontpanel-Stecker gleichzeitig gelöst werden und später niemand mehr weiß, welches Kabel wohin gehört. Ein Foto vor dem Abziehen löst dieses Problem in Sekunden. Das ist banal, aber in der Praxis erstaunlich wirksam.
Gerade bei selbstgebauten Setups ist es sinnvoll, den Power-Taster vor dem finalen Kabelmanagement zu testen. Wenn er sauber auslöst, kannst du den Rest in Ruhe ordnen.
Der schnellste Praxischeck nach dem Anschluss
Bevor ich die Seitenwand montiere, lasse ich das System einmal im offenen Aufbau starten. Wenn das Board reagiert, die Lüfter anlaufen und die Status-LEDs plausibel blinken, weiß ich, dass der Power-Schalter korrekt sitzt und ich nur noch den Rest sauber verlegen muss. Erst wenn dieser Test sauber durchläuft, lohnt es sich, an Feinschliff, leiseres Kabelmanagement oder spätere BIOS-Optimierungen zu denken.
