Die Frage hinter pcie 4.0 speed ist in der Praxis ziemlich simpel: Wie viel Bandbreite liefert die Schnittstelle wirklich, und wann merkt man den Unterschied? Ich ordne die Zahlen so ein, dass sie für Gaming-PCs, SSDs, Erweiterungskarten und typische Aufrüstungen im Alltag brauchbar werden. Wichtig ist dabei vor allem der Unterschied zwischen Rohdatenrate, nutzbarer Bandbreite und dem, was ein Gerät unter Last tatsächlich schafft.
Die wichtigsten Zahlen zu PCIe 4.0 auf einen Blick
- PCIe 4.0 arbeitet mit 16 GT/s pro Lane und nutzt die effiziente 128b/130b-Codierung.
- Pro Lane kommen netto rund 1,97 GB/s je Richtung an.
- Ein x4-Link liegt theoretisch bei knapp 7,9 GB/s pro Richtung, ein x16-Link bei rund 31,5 GB/s.
- PCIe ist full-duplex: Lesen und Schreiben laufen gleichzeitig.
- In der Praxis bremsen oft SSD-Controller, Temperaturen, Lane-Sharing oder die Chipsatz-Anbindung, nicht die Schnittstelle selbst.
- Für viele Gaming-Systeme ist PCIe 4.0 ein sehr vernünftiger Mittelweg zwischen Leistung und Aufwand.
Was PCIe 4.0 technisch wirklich leistet
PCIe 4.0 verdoppelt gegenüber PCIe 3.0 die Rohdatenrate pro Lane. Entscheidend sind dabei zwei Begriffe: GT/s beschreibt die Transfer-Rate auf der Leitung, nicht direkt die Datenmenge in Gigabyte pro Sekunde, und eine Lane ist nur eine einzelne Datenbahn; mehrere Lanes werden zu x2, x4, x8 oder x16 gebündelt.
Hinzu kommt die 128b/130b-Codierung. Sie hält den Overhead bei nur etwa 1,54 Prozent, deshalb bleibt die nutzbare Bandbreite hoch. Rechnet man das sauber um, landen pro Lane rund 1,97 GB/s in eine Richtung an. Weil PCIe full-duplex arbeitet, können Daten gleichzeitig gesendet und empfangen werden. Genau diese drei Punkte erklären, warum eine technische Angabe erst dann wirklich nützlich wird, wenn man sie mit der Lane-Anzahl zusammendenkt. Erst daraus ergibt sich die Frage, wie schnell die üblichen Slot-Konfigurationen wirklich sind.

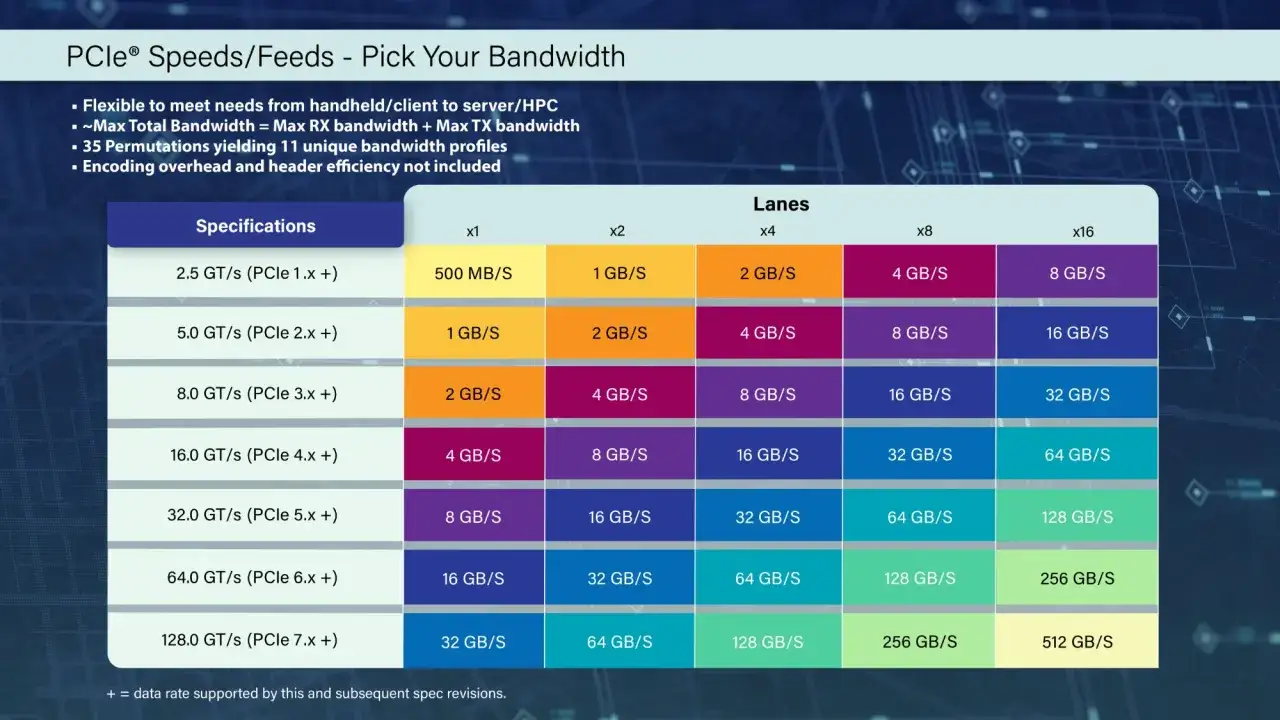

So viel Bandbreite liefern x1 bis x16 wirklich
Wenn ich PCIe 4.0 im Alltag bewerte, schaue ich nicht nur auf den Chip, sondern auf die konkrete Lane-Konfiguration. Ein physisch großer Slot ist nämlich nicht automatisch elektrisch mit allen Lanes angebunden, und genau da entstehen viele Missverständnisse.
| Link | Pro Richtung | Bidirektional | Typischer Einsatz |
|---|---|---|---|
| x1 | ca. 1,97 GB/s | ca. 3,94 GB/s | WLAN-, USB- oder Capture-Karten |
| x2 | ca. 3,94 GB/s | ca. 7,88 GB/s | Seltener, meist Spezialkarten |
| x4 | ca. 7,88 GB/s | ca. 15,75 GB/s | NVMe-SSDs und schnelle Add-in-Karten |
| x8 | ca. 15,75 GB/s | ca. 31,51 GB/s | Workstation-Karten, schnelle Netzwerkkarten |
| x16 | ca. 31,51 GB/s | ca. 63,02 GB/s | Grafikkarten und Rechenbeschleuniger |
Der häufigste Denkfehler ist simpel: Der Slot sieht nach x16 aus, also muss er auch x16 leisten. In Wahrheit entscheidet die elektrische Anbindung, und die steht im Mainboard-Handbuch oft deutlicher als auf dem PCB selbst. Genau deshalb lohnt sich der Vergleich mit älteren und neueren Generationen.
PCIe 4.0 im Vergleich zu 3.0 und 5.0
Ich sehe PCIe 4.0 oft als den Sweet Spot zwischen klassischer Mainstream-Plattform und sehr teuren High-End-Designs. Gegenüber PCIe 3.0 verdoppelt sich die Rohdatenrate, gegenüber PCIe 5.0 bleibt die Signalführung einfacher und in vielen Plattformen robuster. Das ist kein Marketingpunkt, sondern ein praktischer Vorteil, wenn man ein System nicht bis an die physikalische Grenze treiben will.
| Generation | Rohdatenrate pro Lane | Nutzbare Bandbreite pro Lane | x16 pro Richtung |
|---|---|---|---|
| PCIe 3.0 | 8 GT/s | ca. 0,99 GB/s | ca. 15,75 GB/s |
| PCIe 4.0 | 16 GT/s | ca. 1,97 GB/s | ca. 31,51 GB/s |
| PCIe 5.0 | 32 GT/s | ca. 3,94 GB/s | ca. 63,02 GB/s |
Wichtig für den Alltag: PCIe-Geräte handeln beim Start die höchste gemeinsame Geschwindigkeit aus. Eine PCIe-3.0-SSD läuft also in einem PCIe-4.0-Slot problemlos, nur eben mit ihrer eigenen Maximalgeschwindigkeit. Umgekehrt funktioniert eine PCIe-4.0-Karte auch in einem 3.0-System, fällt dort aber auf den langsameren Standard zurück. Die spannendere Frage ist deshalb nicht die Kompatibilität, sondern der echte Nutzen im Alltag.
Wann der Unterschied im Alltag spürbar wird
Die größten Vorteile von PCIe 4.0 sehe ich bei Speicher und bei Karten, die viel Daten in kurzer Zeit bewegen. Bei Spielen wird der Unterschied oft überschätzt, bei Datenarbeit dagegen häufig unterschätzt.

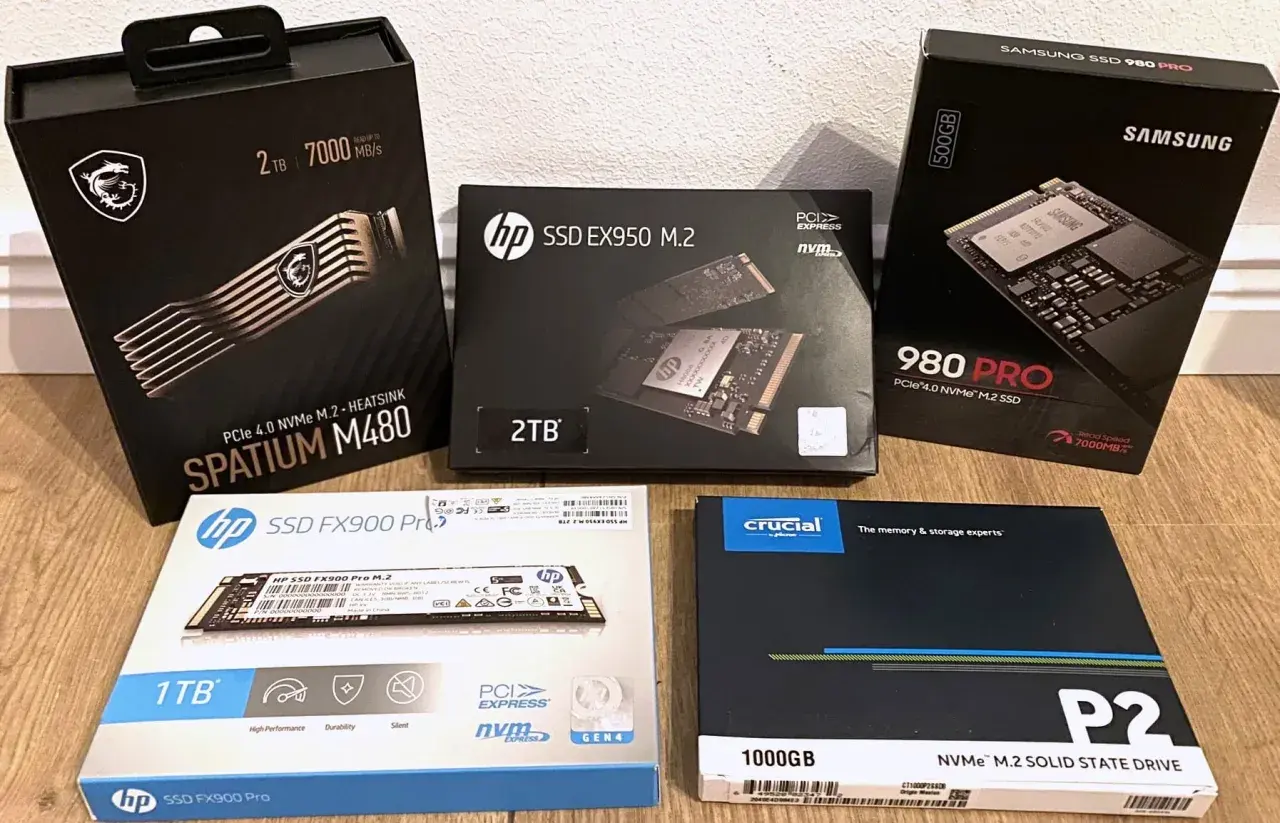

- NVMe-SSDs: Große Projektdateien, Game-Installationen, Videomaterial oder Scratch-Volumes profitieren am ehesten. Beim Start einzelner Programme oder beim Booten ist der Sprung oft kleiner als Benchmarks vermuten lassen, weil dann andere Komponenten mitspielen.
- Grafikkarten: In vielen Spielen reicht PCIe 3.0 x16 bereits weit aus. PCIe 4.0 wird interessanter, wenn eine Karte nur mit weniger Lanes angebunden ist oder wenn zusätzliche Datenströme neben dem Rendern laufen.
- Streaming- und Creator-Hardware: Capture-Karten, schnelle Netzwerkkarten und RAID-Controller freuen sich über mehr Bandbreite, vor allem wenn mehrere Geräte gleichzeitig aktiv sind.
- Große Datei-Workflows: Wer mit 4K- oder 8K-Material, virtuellen Maschinen oder großen Spielbibliotheken arbeitet, merkt den Unterschied deutlicher als jemand, der hauptsächlich surft und Office nutzt.
Ich würde den Nutzen deshalb nicht an FPS allein messen. Bei PCIe 4.0 entscheidet viel stärker, ob dein System wirklich datenhungrig arbeitet oder ob der Flaschenhals ganz woanders sitzt. Genau dort kommen die typischen Stolperfallen ins Spiel.
Worauf du beim Aufrüsten achten solltest
Beim Kauf oder Upgrade prüfe ich immer zuerst das Board-Handbuch und nicht nur die Produktfotos. Dort steht, welche Slots direkt an der CPU hängen, welche M.2-Buchsen sich Lanes teilen und welche Ports im Zusammenspiel mit anderen Steckplätzen ihre Geschwindigkeit ändern.
| Typischer Stolperstein | Auswirkung | Was ich empfehle |
|---|---|---|
| Physischer x16-Slot mit weniger elektrischen Lanes | Die Bandbreite fällt unter den sichtbaren Slot-Standard | Im Handbuch nach der elektrischen Anbindung suchen |
| M.2-Slot hängt am Chipsatz | Bandbreite wird mit anderen Geräten geteilt | Den CPU-nahen M.2-Slot für die schnellste SSD nutzen |
| Hohe SSD-Temperaturen | Thermal Throttling senkt die Schreibleistung | Heatsink verwenden und Airflow prüfen |
| Alte BIOS- oder Firmware-Version | Link-Training und Stabilität können leiden | Vor dem Upgrade aktualisieren |
| Billige Riser-Kabel oder Adapter | Instabile Signale oder Downshift auf niedrigere Generation | Nur hochwertige Kabel und saubere Verlegung nutzen |
Ein weiterer Punkt wird oft übersehen: Eine SSD bewirbt ihre Spitzenwerte meist unter idealen Bedingungen. Sobald der SLC-Cache leer ist, längere Schreibvorgänge anstehen oder die Temperatur steigt, sinkt der Durchsatz. Das ist kein Fehler der Schnittstelle, sondern eine Grenze des Laufwerks. Wer das im Kopf behält, bewertet PCIe 4.0 deutlich realistischer.
Warum PCIe 4.0 für viele Builds der vernünftige Mittelweg bleibt
Für mich ist PCIe 4.0 vor allem deshalb attraktiv, weil es in vielen Systemen genau genug Reserve bietet, ohne unnötig teuer oder empfindlich zu werden. Wer heute einen Gaming-PC oder einen schnellen Allround-Rechner aufbaut, bekommt mit 4.0 meist die bessere Balance aus Preis, Stabilität und praktischer Leistung als mit einem unnötig teuren Fokus auf die nächste Generation.
- Für eine schnelle NVMe-Systemplatte ist PCIe 4.0 in den meisten Fällen bereits mehr als ausreichend.
- Für Gaming bringt der Sprung bei einer sauber angebundenen x16-Grafikkarte oft weniger als ein gutes Kühldesign oder ein solides Netzteil.
- Für Creator-Workflows, große Transfers und mehrere datenintensive Karten parallel ist die zusätzliche Reserve dagegen sehr nützlich.
Wenn du nur eine Sache mitnimmst, dann diese: Die echte PCIe-4.0-Geschwindigkeit entsteht erst aus Lane-Zahl, Gerätequalität und sauberer Plattformanbindung. Genau diese Kombination entscheidet darüber, ob du die Schnittstelle nur auf dem Datenblatt siehst oder im Alltag tatsächlich spürst.
