Ein sauberer Luftstrom entscheidet im Gaming-PC oft stärker über Temperatur, Lautstärke und Staub als ein einzelner teurer Lüfter. Eine pc airflow simulation ist dann sinnvoll, wenn man nicht raten will, ob Front-, Boden- oder Deckellüfter den besten Weg für die Frischluft bilden. In diesem Artikel zeige ich, welche Methoden wirklich helfen, welche Software sich für Einsteiger und Fortgeschrittene lohnt und wie man Ergebnisse so liest, dass am Ende ein besserer Build herauskommt.
Die richtige Luftstromanalyse spart Raten, Zeit und unnötige Umbauten
- Visuelle 3D-Planer zeigen vor allem die Lüfterrichtung, nicht die echte Strömungsphysik.
- Echte CFD braucht Lüfterkennlinien, Wärmequellen, Gehäusegeometrie und saubere Randbedingungen.
- Für schnelle Entscheidungen reichen Browser-Tools oft aus, für feine Optimierung sind SimScale, OpenFOAM oder Elektronik-CFD sinnvoller.
- Positive Druckverhältnisse helfen oft gegen Staub, während zu viel negativer Druck unkontrollierte Nebenluft zieht.
- Die besten Ergebnisse entstehen erst im Abgleich mit dem realen System, nicht nur am Bildschirm.
Worum es bei der Luftstromanalyse im PC wirklich geht
Der Luftstrom in einem Gehäuse ist kein Schönheitsproblem, sondern eine Mischung aus Physik, Layout und Abwärme. Ich schaue bei solchen Setups immer zuerst auf drei Fragen: Wo kommt die kühle Luft hinein, wo verlässt die warme Luft das Gehäuse und welche Bauteile blockieren den Weg dazwischen? Genau an dieser Stelle wird aus einer groben Lüftergrafik eine echte Analyse.

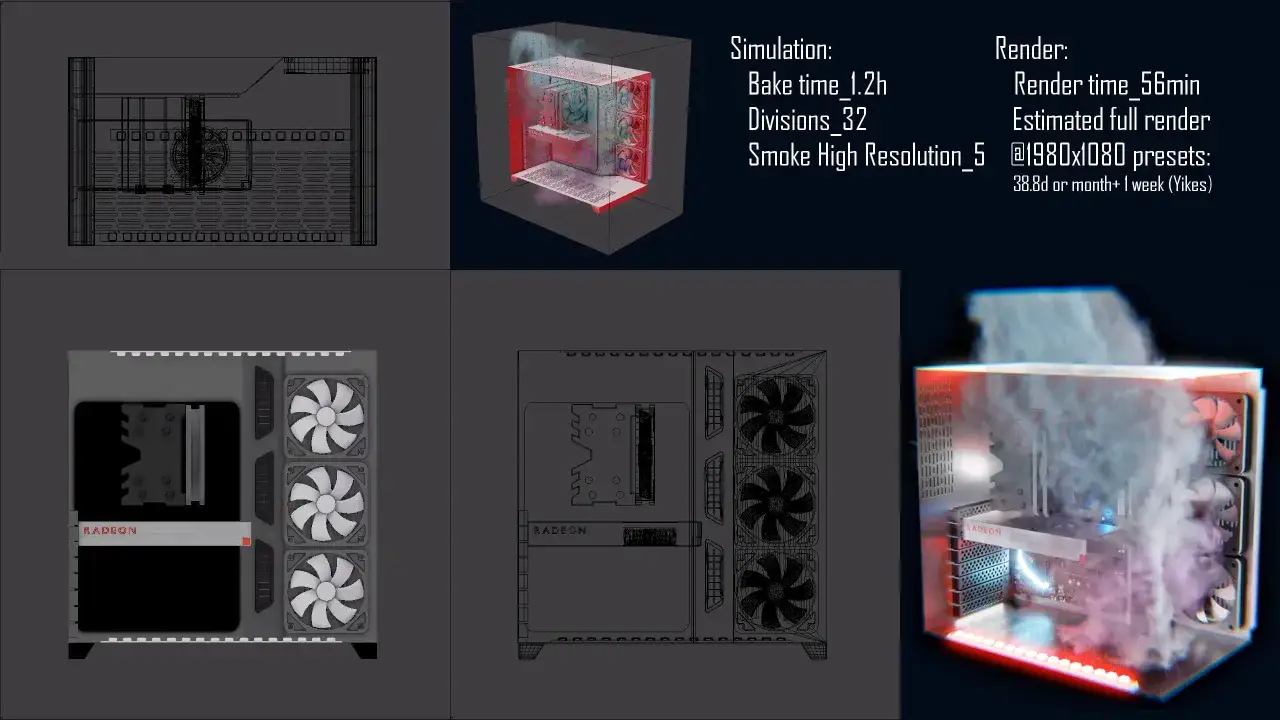

Eine pc airflow simulation wird erst dann brauchbar, wenn sie mehr abbildet als hübsche Pfeile über den Lüftern. Entscheidend sind Druckverlust durch Frontpanel oder Staubfilter, die Wärmeabgabe von CPU und GPU, das Verhalten der Lüfter unter Last und die Frage, ob sich warme Luft im oberen Bereich staut oder direkt wieder eingesaugt wird. Gerade bei modernen Gaming-PCs mit kräftiger Grafikkarte ist die GPU oft der wichtigste Hitzepunkt, nicht der Prozessor.
Darum reicht es auch nicht, einfach „mehr Lüfter“ zu verbauen. Ein schlecht geführter Luftstrom kann trotz hoher Fördermenge lauter sein und schlechter kühlen als ein ruhiger, sauberer Pfad von vorne nach hinten oder von unten nach oben. Wer diesen Zusammenhang versteht, wählt die passende Methode und spart sich später viel Umbauarbeit. Genau deshalb lohnt sich als Nächstes der Blick auf die verschiedenen Ansätze.
Welche Methode zu welchem Ziel passt
Nicht jede Analyse muss gleich eine vollständige CFD-Simulation sein. In der Praxis gibt es vier Stufen, die jeweils einen anderen Zweck erfüllen. Für viele Leser ist genau diese Einordnung der wichtigste Punkt, weil sie verhindert, dass man mit zu viel Aufwand ein zu kleines Problem löst.
| Methode | Was sie zeigt | Stärke | Grenze | Für wen sie passt |
|---|---|---|---|---|
| Visueller 3D-Planer | Lüfterrichtung, grobe Luftwege, Bauteilpositionen | Schnell, intuitiv, ohne Vorwissen nutzbar | Keine echte Strömungsphysik | Einsteiger, grobe Build-Planung, erste Orientierung |
| Vereinfachte CFD | Strömung, Druckverteilung, Wärmetransport auf Systemebene | Realistische Trends, gute Vergleichbarkeit | Erfordert saubere Randbedingungen und Modellierung | Ambitionierte Bastler, Optimierung von Gaming- und Workstation-PCs |
| Detaillierte CFD | Genaue Geometrie, Engstellen, Rezirkulation, Hotspots | Sehr präzise, ideal für schwierige Gehäuse | Aufwendig in Setup, Mesh und Rechenzeit | Fortgeschrittene Nutzer, Profi-Design, SFF- und High-End-Setups |
| Realtest mit Logging | Temperaturen, Lautstärke, Verhalten unter echter Last | Zeigt die Praxis, nicht nur das Modell | Ohne Systematik schwer vergleichbar | Jeder, der am Ende absichern will, ob die Optimierung wirklich wirkt |
Für die meisten Gaming-PCs reicht die mittlere Stufe überraschend weit, sofern die Eingaben stimmen. Die detailreichste Variante lohnt sich vor allem dann, wenn das Gehäuse eng ist, die GPU sehr viel Abwärme erzeugt oder ein Radiator den Luftweg spürbar einschränkt. Wer das sauber trennt, landet schneller bei einer passenden Lösung statt bei einer hübschen, aber irreführenden Visualisierung. Genau an diesem Punkt kommt die Softwarewahl ins Spiel.
Die wichtigsten Programme und wann ich sie wählen würde
Es gibt nicht das eine perfekte Programm. Ich trenne die Werkzeuge eher nach Anspruch: Planung, echte Strömungssimulation oder professionelle Thermik-Analyse. Das spart Zeit und verhindert Frust, weil ein leichtes Tool keine echte CFD ersetzen muss und ein schweres Tool nicht für jede Frage nötig ist.
| Software oder Tool | Stärke | Schwäche | Mein Einsatzbereich |
|---|---|---|---|
| BuildCores oder ähnliche 3D-Planer | Schnelle Visualisierung von Lüfterrichtung, Einbau und Luftpfeilen | Kein echtes CFD, nur Orientierungslogik | Erste Planung, Layout-Entscheidungen, Anfängerfreundlichkeit |
| SimScale | Browserbasierte CFD, Fan-Boundary-Conditions, gute Kollaboration | Man muss die Physik und Randbedingungen sauber aufsetzen | Praktische Simulationen ohne lokale Installationshürde |
| OpenFOAM | Frei, offen, sehr flexibel, starke Kontrolle über das Modell | Steile Lernkurve, viel Handarbeit bei Mesh und Setup | Wenn Kostenfreiheit und maximale Kontrolle wichtiger sind als Komfort |
| Simcenter Flotherm XT | Stark bei Elektronikkühlung, CAD-basierte Geometrie, gute Systemnähe | Professioneller Ansatz, nicht die leichteste Einstiegslösung | Thermische Optimierung von PC-Gehäusen und anderen Elektroniksystemen |
| Ansys Icepak oder Fluent | Sehr leistungsfähig für Luftstrom, Wärme und komplexe Enclosures | Lizenz- und Einarbeitungsaufwand | Wenn man bereits im Ansys-Ökosystem arbeitet oder sehr genau modellieren will |
Wenn ich nur schnell prüfen will, ob ein Front-zu-Back-Layout logisch wirkt, reicht mir ein visueller Planer. Sobald ich aber wirklich wissen will, wie viel Frischluft an der GPU ankommt oder wie sich ein Radiator auf den Luftweg auswirkt, gehe ich in Richtung SimScale, OpenFOAM oder ein spezialisiertes Thermik-Tool. Das ist der Punkt, an dem die Software nicht mehr nur skizziert, sondern belastbare Entscheidungen vorbereitet.
So setze ich ein brauchbares PC-Modell auf
Die Qualität einer Simulation hängt weniger von der hübschen Oberfläche als von der Eingabe ab. Ich würde ein PC-Modell immer so bauen, dass es die wesentlichen Widerstände und Wärmequellen enthält, aber nicht in irrelevanten Kleinteilen untergeht. Kabelbinder, Schrauben oder jede einzelne Halterung sind meistens verzichtbar. Frontpanel, Filter, Grafikkarte, CPU-Kühler, Radiator und Lüfter nicht.
- Gehäuse realistisch vereinfachen. Ich lasse alles weg, was den Luftweg nicht messbar verändert, und behalte nur die Teile, die Strömung und Wärme ernsthaft beeinflussen.
- Lüfter als Lüfter modellieren, nicht als offene Löcher. Entscheidend ist eine Lüfterkennlinie, also die Beziehung zwischen Fördermenge und Druck. Ohne diese Kurve wird die Rechnung schnell zu optimistisch.
- Wärmelasten setzen. CPU, GPU, Spannungswandler und gegebenenfalls SSD oder Netzteil brauchen realistische Lastwerte, sonst simuliert man am eigentlichen Problem vorbei.
- Ein- und Auslässe klar definieren. Staubfilter, Meshfront und enge Auslässe erzeugen Druckverlust. Genau das sollte im Modell sichtbar sein.
- Mit einem groben Mesh starten und gezielt verfeinern. Engstellen, Lüfternähe und Kühlerbereiche brauchen mehr Detail als offene Innenräume.
- Mehrere Szenarien vergleichen. Ich teste zum Beispiel Frontintake mit Rear-Exhaust gegen Frontintake plus Top-Exhaust, statt nur eine einzige Variante schönzurechnen.
Der größte Fehler ist aus meiner Sicht nicht die grobe Geometrie, sondern eine zu ideale Annahme. Wer jeden Lüfter als perfekten Luftspender behandelt, ignoriert den Widerstand des Gehäuses, der Filter und der Kühlerlamellen. Genau dadurch entstehen Simulationen, die auf dem Papier gut aussehen und im Alltag trotzdem enttäuschen. Deshalb lohnt sich im nächsten Schritt der Blick darauf, wie man die Ergebnisse richtig interpretiert.
Wie ich Ergebnisse richtig lese und typische Irrtümer erkenne
Eine gute Strömungsanalyse liefert mehr als Temperaturzahlen. Ich achte vor allem auf Strömungslinien, Druckunterschiede, Rezirkulationszonen und Stauflächen. Diese vier Dinge verraten meist schneller, ob ein Setup sauber funktioniert, als ein einzelner Temperaturwert nach fünf Minuten Lasttest.
| Beobachtung | Was sie meist bedeutet | Was ich dann prüfe |
|---|---|---|
| Warme Luft bleibt über der GPU stehen | Zu wenig gerichteter Abtransport oder Rückströmung | Rear-Exhaust, Top-Exhaust und GPU-Nähe zum Luftweg |
| Hohe Geschwindigkeit nur an einer Öffnung | Der Luftstrom ist ungleich verteilt | Einlassfläche, Druckverlust durch Frontpanel, Lüfterbalance |
| CPU-Werte sind gut, GPU wird aber sehr warm | Der Luftweg erreicht die Grafikkarte nicht sauber | Frontintake, Kabelführung, GPU-Abstand, Bodeneinlass |
| Viele offene Spalten ziehen sichtbar Luft | Zu starker Unterdruck | Positive Druckverteilung und gefilterte Ansaugung |
| Lüfter drehen laut, Kühlung wirkt trotzdem mittelmäßig | Hoher Widerstand oder schlechte Luftführung | Filter, Radiator, Frontpanel und Lüfterkennlinie |
Ein paar klassische Irrtümer sehe ich immer wieder. Erstens: Ein hoher Luftdurchsatz allein löst kein Wärmeproblem, wenn die Luft am falschen Ort vorbeiströmt. Zweitens: Eine Simulation ohne sauberes Mesh unterschätzt oft lokale Engstellen. Drittens: Wer nur CPU-Temperaturen misst, übersieht schnell, dass die GPU oder die SSD der eigentliche Engpass ist. Die Software zeigt also Tendenzen, aber keine Magie. Genau deshalb braucht es am Ende immer noch einen realen Gegencheck.
Womit ich bei neuen Builds sofort anfangen würde
Wenn ich einen neuen Gaming-PC oder einen kompakten SFF-Build beurteile, gehe ich fast immer in derselben Reihenfolge vor. Ich prüfe zuerst den realistischen Luftweg, dann die Art der Lüfter und erst danach die Feinabstimmung. Das klingt simpel, ist aber oft der Unterschied zwischen einem kühlen System und einem Build, der nur auf dem Papier gut aussieht.
- Bei einem klassischen Mid-Tower setze ich meist auf klaren Front-zu-Back-Luftstrom und halte den oberen Bereich zunächst zurück, bis ich die GPU-Temperatur gesehen habe.
- Bei geschlossener Front oder staubkritischen Setups bevorzuge ich leicht positiven Druck mit gefilterten Einlässen. Das ist im Alltag oft die ruhigere und sauberere Lösung.
- Bei einer starken Grafikkarte prüfe ich, ob der Frischluftstrom wirklich an der Karte vorbeigeht oder nur am Gehäuse vorbeistreicht.
- Bei einem Radiator behandle ich ihn als Widerstand im Luftweg und nicht als neutralen Platzhalter. Das ändert die ganze Bewertung.
- Bei Lautstärke-Zielen sind oft weniger, dafür größere Lüfter sinnvoller als viele kleine, die mit hoher Drehzahl arbeiten müssen.
Wer nur einen einzigen Rat mitnimmt, sollte diesen behalten: erst den Luftweg vereinfachen, dann eine realistische Lüfterkennlinie ansetzen und am Ende mit echten Messwerten gegenprüfen. So wird aus einer hübschen Visualisierung eine Entscheidungshilfe, die im Alltag wirklich etwas bringt.
